Περιγραφή

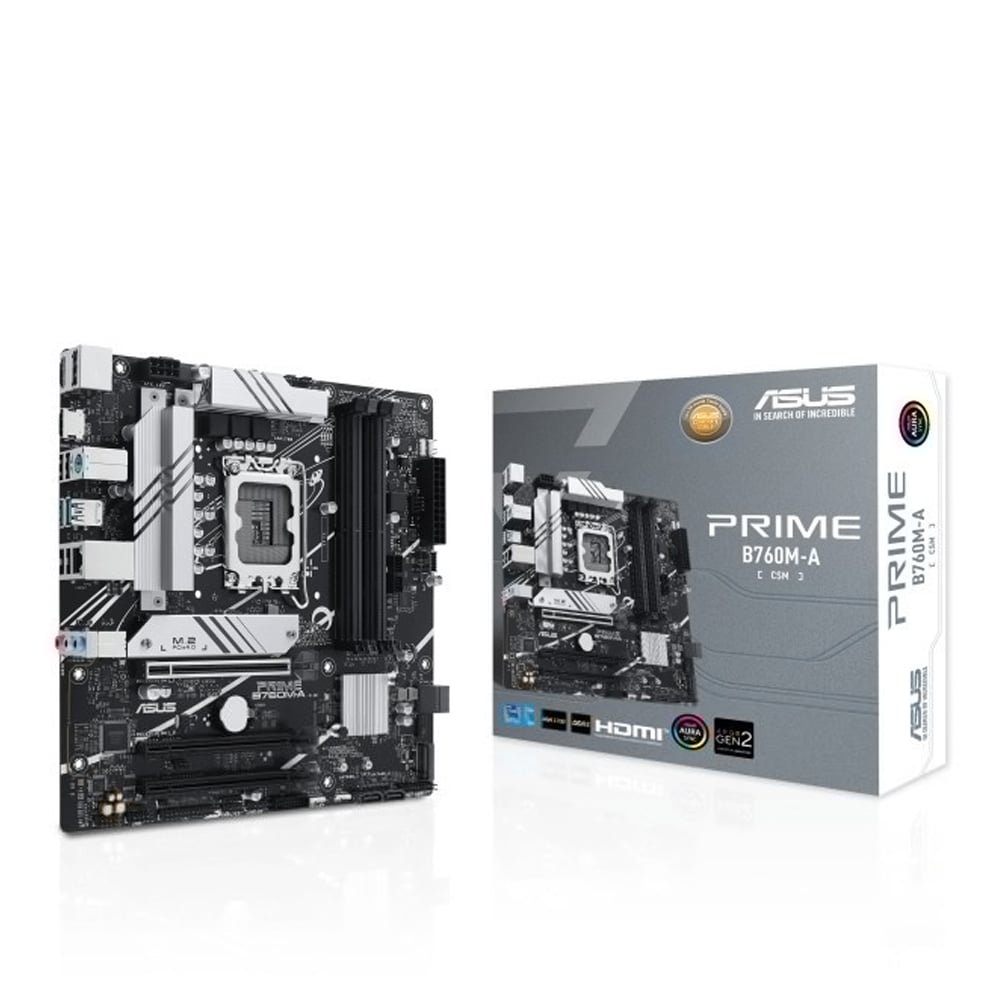

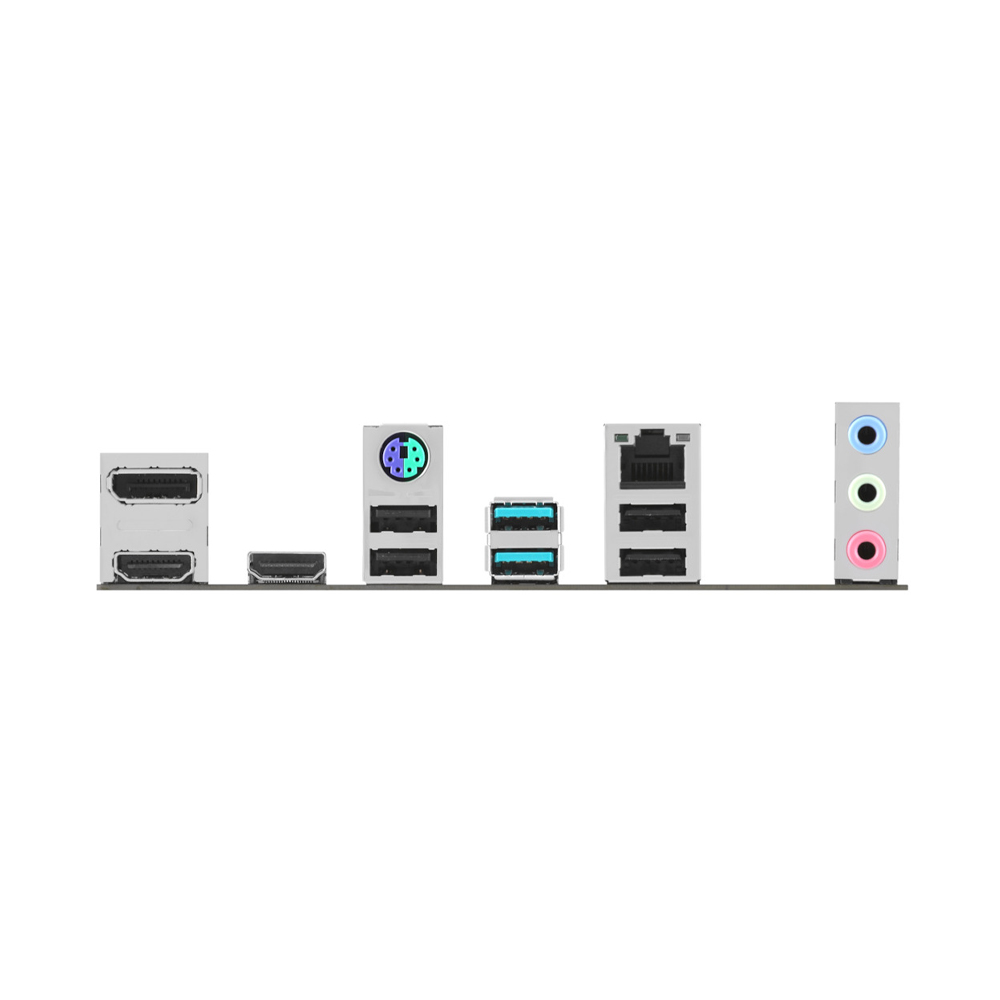

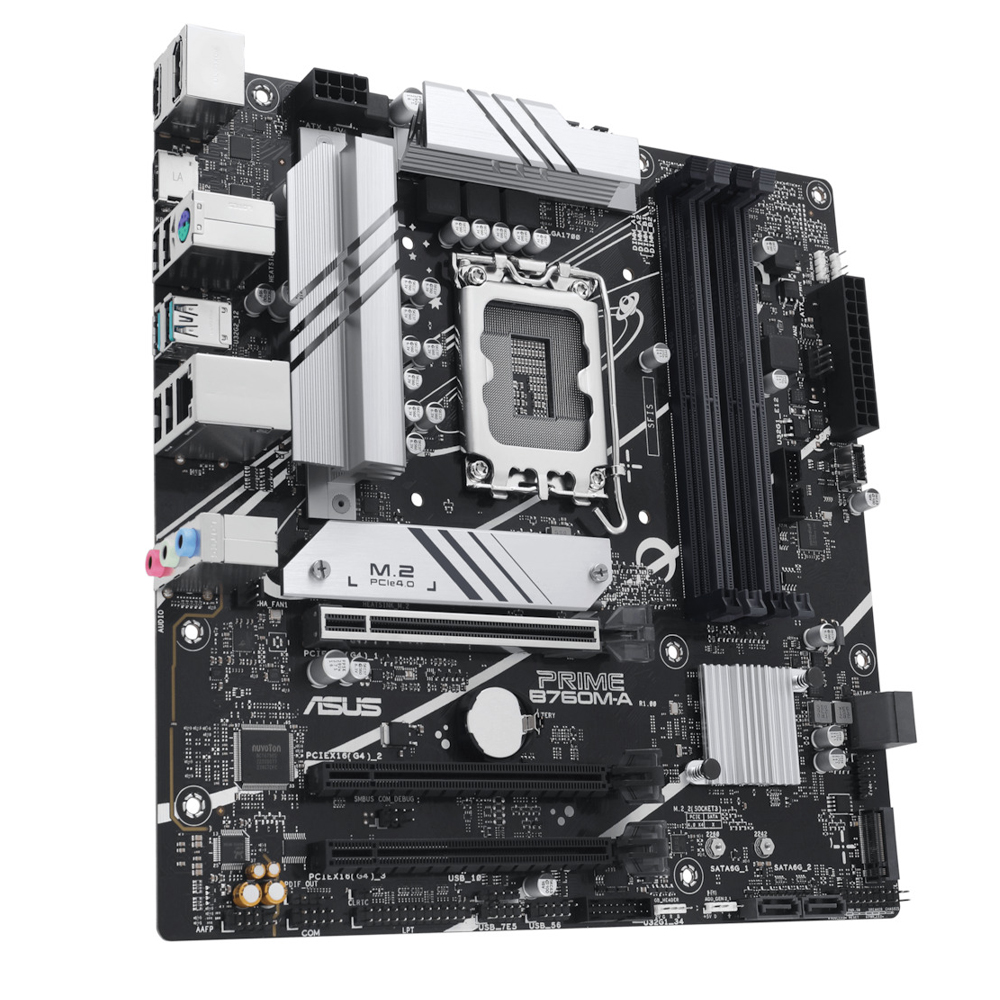

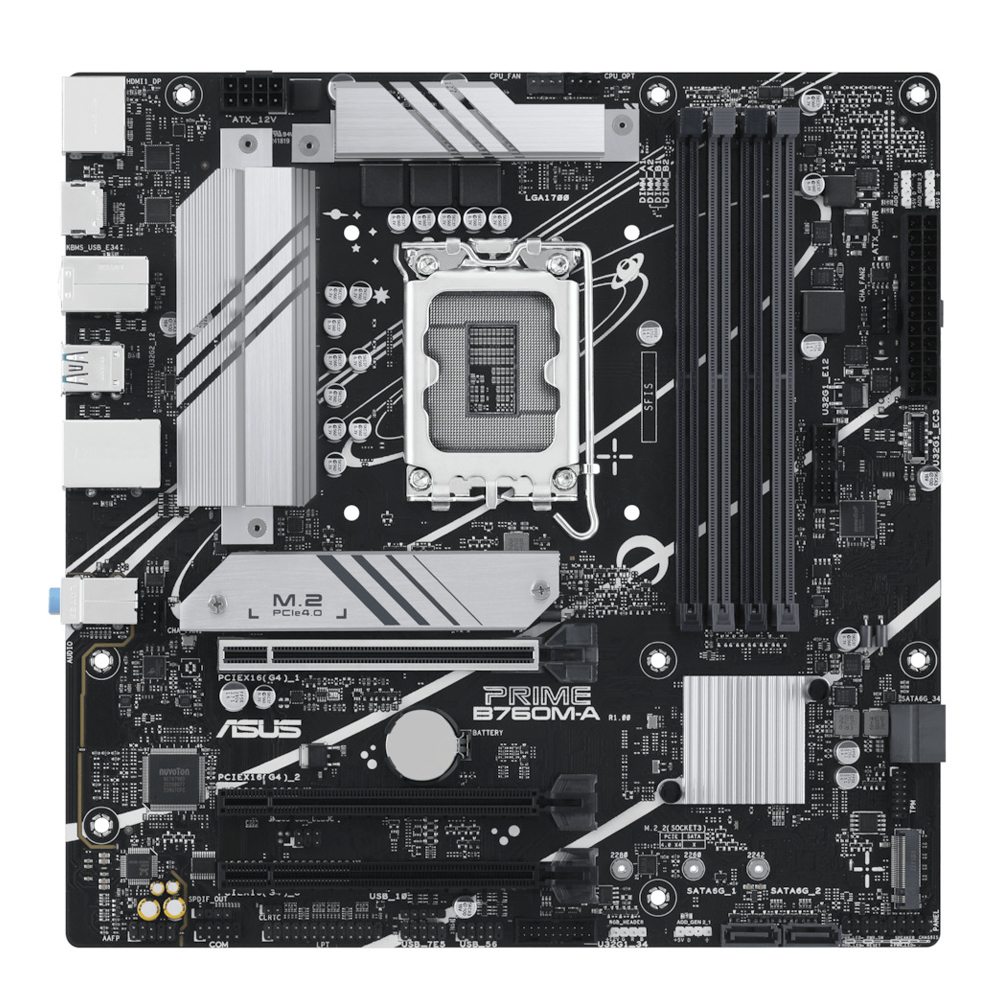

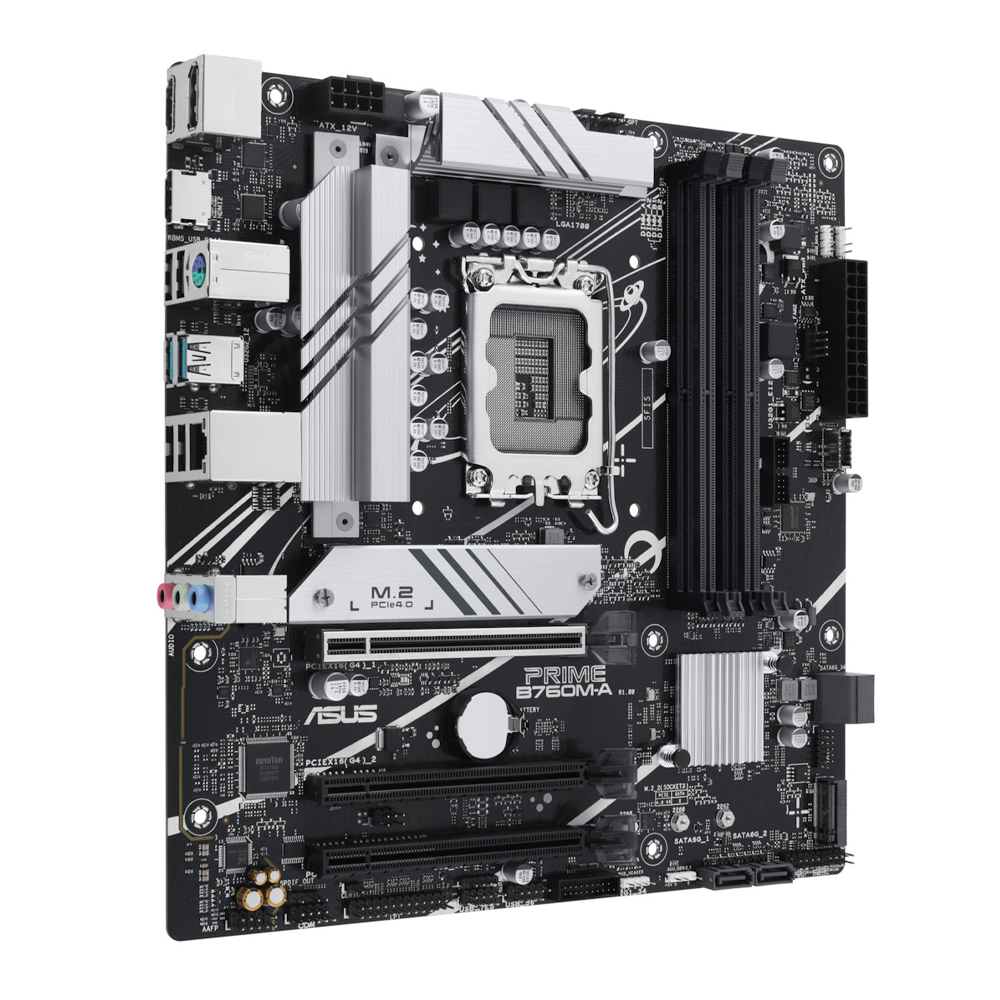

Η μητρική πλακέτα Asus Prime B760M-A-CSM Micro-ATX διαθέτει πίσω θύρες I/O που περιλαμβάνουν 2 x USB 3.2 Gen 2 (Type-A), 4 x USB 2.0 (Type-A), 1 x DisplayPort, 2 x θύρες HDMI™, 1 x Wi-Fi module, 1 x θύρα Ethernet 2.5Gb της Realtek, 3 υποδοχές ήχου και 1 συνδυασμένη θύρα PS/2 για πληκτρολόγιο και ποντίκι.
Όσον αφορά τις θύρες USB, η πλακέτα υποστηρίζει συνολικά 6 πίσω θύρες (2 x USB 3.2 Gen 2 και 4 x USB 2.0) και 10 εμπρόσθιες θύρες, μέσω headers: 2 x USB 3.2 Gen 1 headers για 4 επιπλέον USB 3.2 Gen 1, 1 x USB 3.2 Gen 1 connector με υποστήριξη Type-C®, 2 x USB 2.0 headers για 4 επιπλέον USB 2.0 και 1 x USB 2.0 header για 1 επιπλέον USB 2.0.
Η αποθήκευση υποστηρίζει συνολικά 2 M.2 slots και 4 θύρες SATA 6Gb/s. Το M.2_1 slot (Key M) δέχεται τύπους 2242/2260/2280 με υποστήριξη PCIe 4.0 x4 και το M.2_2 slot (Key M) επίσης υποστηρίζει τύπους 2242/2260/2280 με PCIe 4.0 x4.
Οι υποδοχές επέκτασης περιλαμβάνουν 1 x PCIe 4.0 x16 για τους επεξεργαστές Intel® Core™ (14ης, 13ης & 12ης γενιάς) και 2 x PCIe 4.0 x16 μέσω του chipset B760 (το ένα υποστηρίζει x4 mode και το άλλο x1 mode).
Η CPU υποδοχή είναι Intel® Socket LGA1700, συμβατή με επεξεργαστές Intel® Core™ 14ης, 13ης & 12ης γενιάς, καθώς και με Pentium® Gold και Celeron®. Υποστηρίζεται η τεχνολογία Turbo Boost 2.0 και η Turbo Boost Max 3.0.
Η πλακέτα διαθέτει τεχνολογίες προστασίας ASUS 5X PROTECTION III, όπως DIGI+ VRM, LANGuard, Overvoltage Protection, SafeSlot Core+ και Stainless-Steel Back I/O.
Οι σχεδιαστικές τεχνολογίες ASUS Q-Design περιλαμβάνουν Q-DIMM, Q-LED Core και Q-Slot, ενώ η ASUS Thermal Solution προσφέρει M.2 heatsink και VRM heatsink design. Επιπλέον, η ASUS EZ DIY περιλαμβάνει ProCool, και η Aura Sync προσφέρει Aura RGB header και Addressable Gen 2 headers.
Το λογισμικό που περιλαμβάνεται περιλαμβάνει το Armoury Crate με Aura Creator, Aura Sync, Fan Xpert 2+ και Power Saving, το AI Suite 3 με Digi+ VRM και PC Cleaner, καθώς και ASUS CPU-Z, Norton Deluxe (60 ημέρες δωρεάν) και WinRAR.
Το BIOS είναι UEFI τύπου AMI με 128 Mb Flash ROM, υποστηρίζει ASUS CrashFree BIOS 3, ASUS EZ Flash 3 και ASUS UEFI BIOS EZ Mode.
Η διαχείριση περιλαμβάνει WOL by PME και PXE.
Στα αξεσουάρ περιλαμβάνονται 2 SATA 6Gb/s καλώδια, 1 I/O Shield, 1 M.2 Rubber Package, 1 πακέτο βιδών για M.2 SSD, 1 ACC Express Activation Key Card και 1 User Guide.
Η πλακέτα υποστηρίζει τα λειτουργικά συστήματα Windows® 11 και Windows® 10 64-bit.
Προδιαγραφές προϊόντων
| Εγγύηση | 3 Έτη |
| Κατασκευαστής CPU | Intel |
| Socket | 1700 |
| Chipset | Intel B760 |
| Μέγεθος Μητρικής | Micro ATX |
| Τύπος Μνήμης | DDR5 |
| Dimm Slots | 4 |
| Ταχύτητες Μνήμης | (OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/ 5400/5200/5000/4800MHz Non-ECC, Un-buffered Memory | Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) | OptiMem II |
| Πλήθος SATA III 6Gb/s | 4 |
| Εσωτερικές Συνδέσεις | 1 x CPU Fan (4-pin) | 1 x CPU OPT Fan (4-pin) | 2 x Chassis Fan (4-pin) | 1 x 24-pin Main Power | 1 x 8-pin +12V Power | 2 x M.2 (Key M) | 4 x SATA 6Gb/s | 2 x USB 3.2 Gen1 headers (4 ports) | 1 x USB 3.2 Gen1 Type-C | 2 x USB 2.0 headers (4 ports) | 1 x USB 2.0 header (1 port) | 3 x Addressable Gen2 RGB | 1 x Aura RGB | 1 x Clear CMOS | 1 x COM Port | 1 x Front Audio (AAFP) | 1 x LPT | 1 x S/PDIF Out | 1 x SPI TPM (14-1 pin) | 1 x System Panel (20-3 pin) |
| Τύπος Raid | 0, 1, 5, 10 |
| Έξοδοι Γραφικών | 1 x DisplayPort (DP 1.4 - 4K@60Hz)| 2 x θύρες HDMI™ (HDMI 2.1 - 4K@60Hz) (Οι προδιαγραφές γραφικών ενδέχεται να διαφέρουν ανάλογα με τον τύπο του επεξεργαστή.) |
| Wireless | 1 x Wi-Fi Module |
| Ethernet (LAN) | 1 x Realtek 2.5Gb Ethernet port |
| Κάρτα Ήχου | Realtek 7.1 Surround Sound High Definition Audio CODEC* | Υποστηρίζει: Ανίχνευση υποδοχών, Multi-streaming, Επαναπρογραμματισμός υποδοχών εμπρόσθιου πάνελ | Υποστηρίζει αναπαραγωγή έως 24-Bit/192 kHz | Χαρακτηριστικά ήχου: Θωράκιση ήχου, Premium πυκνωτές ήχου, Αφιερωμένες στρώσεις PCB ήχου | *Απαιτείται κουτί με HD audio module στο εμπρόσθιο πάνελ για υποστήριξη εξόδου 7.1 Surround Sound |
| Πρόσθετα Χαρακτηριστικά | 2 x USB 3.2 Gen 2 (Type-A) | 4 x USB 2.0 (Type-A) | 1 x DisplayPort | 2 x HDMI™ | 1 x Wi-Fi Module | 1 x Realtek 2.5Gb Ethernet | 3 x Audio Jacks | 1 x PS/2 Keyboard/Mouse | 2 x M.2 slots (PCIe 4.0 x4) | 4 x SATA 6Gb/s | 1 x PCIe 4.0 x16 slot (CPU) | 1 x PCIe 4.0 x16 slot (x4 mode, Chipset) | 1 x PCIe 4.0 x16 slot (x1 mode, Chipset) | Intel® Socket LGA1700 | Υποστήριξη Intel® Turbo Boost 2.0 | DIGI+ VRM | LANGuard | SafeSlot Core+ | M.2 heatsink | VRM heatsink design | Aura RGB header | Addressable Gen 2 headers |
| Διαστάσεις L x W x H | 24.4 cm x 24.4 cm |
